高壓軟管收放裝置是集物料輸送與軟管于一體的機構，該裝置用于高壓軟管的收卷和展開。尤其是在野外清洗管線作業中，如果配套150m的高壓軟管，則高壓軟管總重量會超過100kg，這時如果采用高壓軟管收放裝置則可以大大減小操作者的勞動強度。

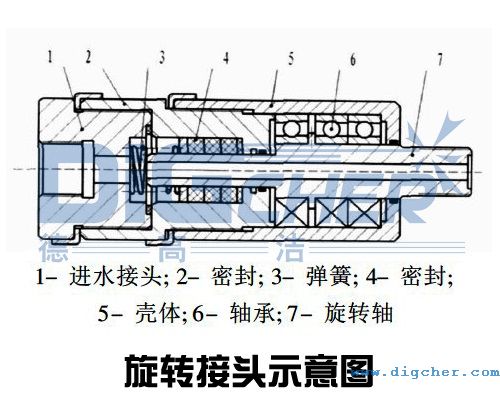

為了能實現收放旋轉，必須設置一個旋轉接頭，結構如下圖，旋轉接頭的最高工作壓力可達150MPa。除此類使用外，該旋轉接頭已被成功應用于機場跑道除膠車的平面清洗器、油田油管內壁清洗旋轉噴頭及強制驅動的高壓旋轉噴槍等多種場合。





高壓軟管收放裝置實現了軟管自由收放，多種功能聯動的狀況。其結構簡單，操作方便，可在110°范圍內自由旋轉，且管線能在水平和垂直長度方向自由收放，實現連續作業，提高工作效率。
